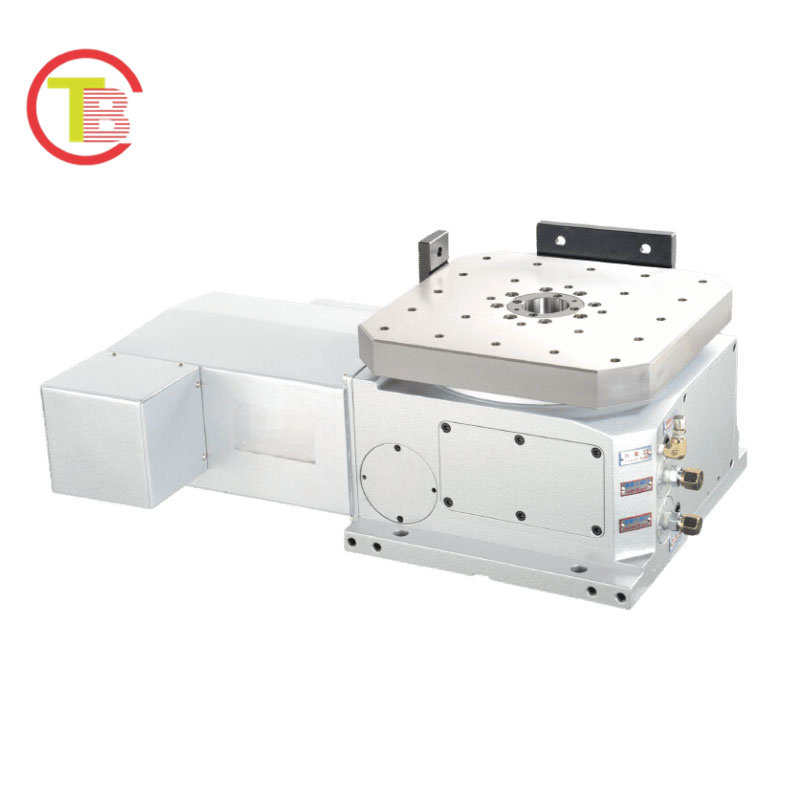

| Элемент | Данные |
| Приложение | Вертикальный или горизонтальный |
| Режим установки | Добавить |
| Диаметр таблицы(мм) | ∅320 |
| Внутренний диаметр рукава оправки(мм) | ∅80H7 |
| Диаметр центрального отверстия(мм) | ∅80 |
| Центральная высота (Вертикальный)(мм) | 210 |
| Высота таблицы (Горизонтальный)(мм) | 250 |
| ТАБЛИЦА T-SLOT ширина(мм) | 14H7 |
| Направляющая ширина блока(мм) | 18H7 |
| Механизмы передачи | Червь & Червячное снаряжение |
| Мин. приращение(град.) | 1 или 5 |
| Точность индексации(раздел) | ± 5 |
| Повторяемость(раздел) | ± 1 |
| Система зажима (МПА / KGF/CM²) | Хиртская связь гидравлическая (3.5 / 35) |
| Зажимный крутящий момент(Не·м / КГФ·м) | 3924 / 400 |
| Модель сервопривода(Fanuc)(Прямой вал без ключа) | βIS22 |
| Модель сервопривода(Mitsubishi) | HG-204 |
| Коэффициент снижения скорости | 1:20 |
| Максимум. Скорость вращения таблицы(min⁻⁻) | 25 |
| Допустимая инерционная нагрузка (вертикальный)(кг·м²) | 4.5 |
| Допустимая нагрузка на заготовку (Вертикальный)(кг) | 175 |
| Допустимая нагрузка на заготовку (с таблицей поддержки)(кг) | 350 |
| Допустимая нагрузка на заготовку (Горизонтальный)(кг) | 350 |
| Допустимая нагрузка на тягу (с зажимом роторного стола) Фон (Не / КГФ) | 19620 / 2000 |
| (Осевой) *1 Допустимая нагрузка на тягу (с зажимом роторного стола) Фк (Не·м / КГФ·м) | 24525 / 2500 |
| (Радиал) *2 Допустимая нагрузка на тягу (с зажимом роторного стола) Фк (Не·м / КГФ·м) | 3924 / 400 |
| Вес нетто (Сервомотор исключен)(кг) | 210 |
| *1 | Структурное предельное значение, В то время как фактическая рабочая скорость будет варьироваться в зависимости от двигателя. |
