| Элемент | Данные |
| Приложение | Вертикальный или горизонтальный |
| Метод монтажа | С вложениями |
| Диаметр таблицы (мм) | Ø170 |
| Через внутренний диаметр отверстия (мм) | Ø45H7 |
| Центральное расстояние (мм) | Ø40 |
| Центральная высота (Вертикальный) (мм) | 135 |
| Высота таблицы (Горизонтальный) (мм) | 152 |
| Точность индексации таблицы (мм) | 12 секунды/месяц |
| Ширина гида (мм) | 18H7/7H |
| Механизм привода | Камера ролика |
| Минимальный индексационный блок (град) | 0.001 |
| Скорость индексации (раздел) | 30 |
| Повторяемость (раздел) | 6 |
| Система зажима (МПА / KGF/CM²) | Пневматический (0.6 / 6) |
| Зажимный крутящий момент (Не·м / КГФ·м) | 30.4 / 31 |
| Модель сервопривода (Fanuc) (Без прямой вал) | αif8 / Бис8 |
| Модель сервопривода (Mitsubishi) | Ха – S4 / J04 |
| Коэффициент сокращения | 1:38 |
| Максимальная скорость индексации таблицы (min⁻⁻) | 83.3 |
| Допустимая несбалансированная грузоподъемность (Мгновенный) (кг·м) | 0.53 |
| Allowable Work piece Weight (Вертикальный) (кг) | 75 |
| Allowable Work piece Weight (With Tail stock) (кг) | 150 |
| Allowable Work piece Weight (Горизонтальный) (кг) | 150 |
| Допустимая сила при зажимах (С зажимом) Фон (N / KGF) | 14225 / 1450 |
| (Радиал) *1 Допустимая сила при зажимах (С зажимом) Фанат (Не·м / КГФ·м) | 1078 / 110 |
| (Осевой) *2 Допустимая сила при зажимах (С зажимом) Фанат (Не·м / КГФ·м) | 30.4 / 31 |
| Вождение крутящего момента (Не·м/кгф·м) | 36.3 / 37 |
| Вес нетто (За исключением сервопривода) (кг) | 44 |
| *1 | Если механический тормоз не используется, это значение соответствует крутящему моменту двигателя. |
| *2 | Из -за структурных ограничений, Фактическое значение может быть ниже, чем номинальное значение двигателя. |
| *3 | Из -за D.D. камера, Точность индекса может быть потеряна при изменении таблицы, в результате необходимость повторно индексировать. Используйте сервопривод (значение может отличаться в зависимости от размера). |
Нажмите на пустое место, чтобы вернуться назад
![]()

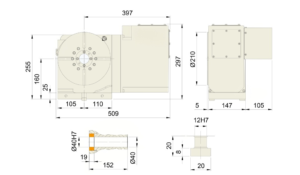

- Графические детали
